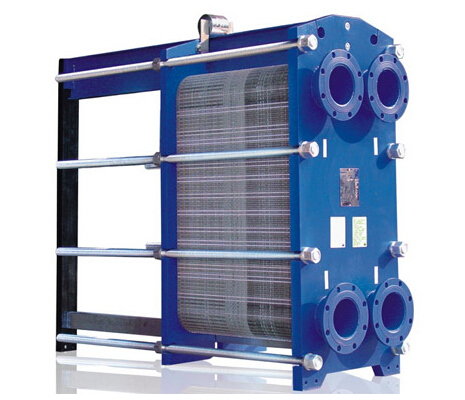

        不等截面板式換熱器是將傳熱板片壓制成兩側流體通道橫截面積不等的人字波紋，使相鄰板片中橫截面積大的組成寬流道，橫截面積小的組成窄流道，其橫截面積之比為2:1，板片上的角孔也相應分成大小兩種。流量大的介質通過大角孔、寬流道，流量小的介質通過小角孔、窄流道。BRB型不等截面板式換熱器除具有BR型等截面板式換熱器的特點外，還具有以下顯著特點。

　　提高換熱能力：因BRB型換熱器特別適用于大流量汽－液換熱及冷熱介質處理量≥2：1的工況，因流道橫截面積比為2：1，在單流程情況下，冷熱介質的板間流速接近或相等，從而提高傳熱系數，即提高板式換熱器的換熱能力。

　　降低投資成本：在冷熱介質處理量為≥2：1的情況下，BRB型（不等截面）比BR型（等截面）的傳熱系數可提高20~30%,降低了設備投資成本。

　　壓力損失少：因不等截面板式換熱器通常為單流程，且傳熱板片上采用了不等截面導流分布，大小處理量各行其道，板間流速和管間流速較BR型（等截面）更加合理，有效的降低了壓力損失。

　　使用更加方便：?jiǎn)瘟鞒痰牟坏冉孛姘迨綋Q熱器管口均在固定板一側，活動板不受限制，極大地方便了用戶的安裝、調試、組合變更、清洗和維修。

brb板片展示圖

*豐富的板片型號

　　板式換熱器分為60多種型號，每種型號的板片又根據板紋的角度不同，分為大角度和小角度兩種。為了適應流體介質的不同，每種板片又分為淺槽、深槽和超深槽三種不同槽深規格，組裝成窄流道、寬流道和超寬流道的板式換熱器。

*豐富的板片組合帶來的技術優勢

　　板片的換熱性能和流動性能隨著板片的長度、寬度、槽深以及波紋角度的不同而不同，因?yàn)閾Q熱工況千差萬別，而每種型號板片一般只在某一工況范圍內到達最佳的傳熱效果，因此豐富的板片組合能更好的匹配不同換熱工況，在獲得最具的傳熱效果的同時并能大大降低板式換熱器成本，而且能獲得更高的板間流速，從而降低了板片的腐蝕和結垢速度。

*獨特的板片設計

　　采用超細網格的數值模擬技術結合精密的試驗測量方法，設計出流動和傳熱性能優越的換熱板片。板片獨特設計的板紋能使流體在較低流速下能產生湍流，大大提高了換熱系數。板片模具設計更合理，在板間形成多達數千個接觸點，承壓均勻，能耐高壓達到25KG。

*先進的分流區

　　板片的分流區設計有流線引導槽，平衡了不同流道上的流體分配不均造成的流動阻力的差別，避免了不均勻流量分配和流動死角所帶來的換熱效率的下降、點蝕和死角結垢等弊端。

*超級密封墊和密封槽

　　采用免粘卡扣式墊片，與板片咬合牢固，避免受壓錯位。而且在冷熱流體間設置兩道密封，中間是泄漏區，即使一道密封墊被損壞，發生的泄漏也不會使兩種流體發生摻混，而是通過泄漏孔流到外界。

*科學的框架結構

　　采用5點定位懸掛系統，既保證板片上下左右定位準確，又能保證板片在夾緊時能自動互相鎖住，因此在板片復位時能很容易的精確對齊，消除人為操作誤差，從而保證換熱器拆裝后的使用性能，墊片的使用壽命也更耐久。

　　前后擋板采用數控切割，一次成型，并經表面微鍛處理，增強表面強度。

　　選用經獨特設計的鎖緊螺帽和滾動部件，并采用高強度、高耐磨、高防腐性材料制成。
